一、       主要技術參數：

1．最大試驗壓力：0.1-0.4 MPa

2．保壓時間：20-60s可設定

3．試樣規格：三級過濾器

4．試驗路數：1工位

5．試驗方式：壓降法

6．氣源壓力：0.7MPa以上（客戶自備）

7．測試介質：壓縮空氣或氮?dú)?span>

8．電源功率：220 V  0.5 KW（客戶自備）

9．設備尺寸：1200*600*1400mm

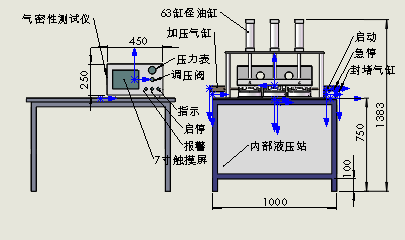

工作原理及結構示意:

控制部分：

通過電磁開關實現開關控制。當測試介質加壓到設定壓力0.4Mpa時，閥門自動關閉，保壓10S，上位機同時設定允許壓力波動范圍，當壓力異常時，設備具有光電報警，紅燈不合格、綠燈合格。

介質控制：

選用壓縮空氣或氮?dú)庾鳛闇y試介質。在主管路設置安全閥裝置。確保壓力在設定范圍內。通過精密壓力減壓器輸出穩定壓力給被測工件。實現穩壓輸出。
